城市給排水泵站自動化遠程監控系統
0.00
0.00
城市給排水泵站自動化遠程監控系統
方案描述
SQL-WB城市排水泵站自動化遠程監控系統是集傳感技術、自動化控制技術、無線通信技術、網絡技術為一體的自動化網絡式監控管理系統。
泵站管理人員可以在泵站監控中心遠程監測站內液體液位或進站壓力、泵組工作狀態、出站流量、出站壓力等；支持泵啟動設備手動控制、自動控制、遠程控制泵組的啟停，實現泵站無人值守。該系統適用于城市供水系統、電廠、工廠、排水泵站的遠程監控及管理。

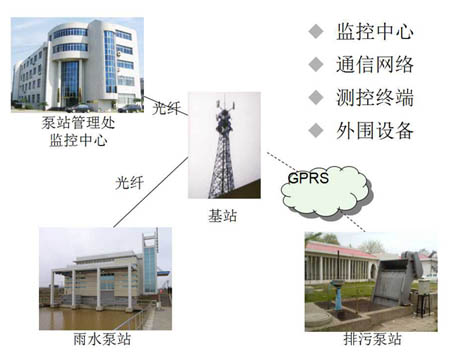

方案系統組成結構
SQL-WB集中控制管理系統主要包括：值班室中心主站監控平臺和現場泵房控制分站。
◇中心主站監控平臺由工控機、系統監控軟件、網絡接入設備共同構成，能夠實現監測、查詢、遙調、運算、統計、控制、存儲、分析、報警等多項功能。
◇現場泵房控制分站主要由數據采集模塊、電磁流量計、壓力變送器、液位傳感器、電磁閥、測控儀表、數據接發儀、避雷器、電源控制器、繼電器單元、配電控制機柜及安裝附件組成。它與中心主站監控平臺通過無線數傳電臺或GPRS/3G網絡方式連接到一起。水源地各井位泵房為分站，中心泵房統領各分站，通過中國移動的無線數據傳輸設備，實現點到多點的通訊，從而最終實現對各井位泵的遠程集中監視和控制。
方案控制功能
--監測采集功能
--手動/自動、遠程控制功能
--參數顯示設置功能
--調配控制功能
--歷史記錄功能
--通信功能
--數據查詢/存儲功能
--維護方便
--備用冗余功能
軟件數據平臺
◇友好的用戶登錄管理界面----規定用戶的使用權限，添加刪除用戶，修改注冊用戶的信息。不用用戶提供不同的操作權限，非用戶不能登錄系統，保證系統安全，操作簡單而富有人性化。
◇實時/歷史、曲線/報表數據分析----按水泵的運行需求，系統自動生成管理所需要的各種報表，可將報表進行打印并具有報表轉發功能。
◇多種形式報警功能----工作人員根據各個泵房具體情況設置液位、壓力、流量等參數限值。在監測過程中如發現有監測結果超出設定的閾值時，系統會自動發出報警提醒工作人員，報警形式包括：聲光報警、電話報警、短信報警、E-MAIL報警等。
◇遠程控制----現場泵房控制分站將采集到的運行參數數據通過無線數傳電臺、GPRS/3G網絡傳輸?shù)街髡局锌仄脚_，用戶可以從中心主站終端查看泵站現場的實時數據，并通過系統應用界面遠程控制泵電機的啟停和運行狀態。
◇監控終端----監控終端通過可視化、多媒體的人機界面實現以下主要功能：
①現場各個水閘泵站狀況全面顯示、查詢，包括各種參數、泵的運行效果以及歷史數據等；
②向水閘泵房分站系統發調度命令、調整設備運轉狀況，確保整個監控系統的正常運行；
③系統支持遠程軟件升級和參數設置。
